Schlagnuss tief 1 Zoll Projahn 6-kant, 24 bis 50 mm

Produktinformationen " Tiefer Schlag-Steckschlüssel-Einsatz metrisch 6-kant 25 [9"]"

Große Sechskantschrauben und Muttern mit Schlüsselweiten wie 36, 41 oder 50 mm sitzen im Schwerlastbereich oft mit sehr hohem Anzugsmoment fest. Für solche Verbindungen ist der tiefe Schlag-Steckschlüssel-Einsatz metrisch 6-kant von Projahn mit der Antriebsgröße 25, also 1 Zoll, gebaut. Er wird auf große Schlagschrauber mit 1-Zoll-Vierkant gesteckt und ist als lange Ausführung mit 90 mm Länge ausgelegt. Damit überbrückt er weit überstehende Gewindeenden und reicht an Muttern heran, die tief in Konsolen, Naben oder Flanschen sitzen.

Zur Wahl stehen elf Schlüsselweiten: 24, 27, 30, 32, 33, 34, 36, 38, 41, 46 und 50 mm. Gerade im mittleren Bereich sind die Größen fein abgestuft, sodass Sie für schwere Maschinenschrauben und große Muttern die genau passende Weite finden.

Werkstoff und Sicherung

Die Einsätze bestehen aus einer speziellen Chrom-Vanadium-Molybdän-Stahllegierung und sind nach Angabe von Projahn für den harten Einsatz mit Druckluftschraubern bestimmt. Gerade an 1-Zoll-Maschinen mit ihren sehr hohen Losbrechmomenten ist ein zäher Werkstoff gefragt. Die Oberfläche ist schwarz phosphatiert. Der Antrieb ist ein Innen-4kant nach DIN 3121 und ISO 1174, der Abtrieb ein Außen-6kant. Mit Kugelfangrille und der Aufnahme für Sicherungsstift und Sicherungsring lässt sich die schwere Nuss zuverlässig an der Maschine halten. Projahn stuft die Reihe in die Qualitätsstufe Professional ein.

Anwendungsbereiche

Einsatzgebiete sind der Stahl- und Brückenbau, der Kranbau, der Schiffbau und der Bergbau sowie Werkstätten für schwere Baumaschinen, Muldenkipper und Schienenfahrzeuge. Dort sitzen Sechskantschrauben und Muttern großer Abmessung an Flanschen, Drehkränzen, Ketten- und Radantrieben, die mit hohem Moment montiert werden. Auch in der Instandhaltung von Pressen, Walzwerken und großen Pumpen ist der 1-Zoll-Antrieb verbreitet.

Bei so großen Kräften gilt: Nuss vollständig aufsetzen, die Maschine mit beiden Händen führen, Stift und Ring einsetzen und den Einsatz regelmäßig auf Risse oder Verformungen kontrollieren.

Häufige Fragen

Für welche Maschinen ist der Einsatz gedacht?
Für Schlagschrauber mit Abtriebsvierkant 1 Zoll, wie sie im Schwerlastbereich üblich sind. An kleineren Maschinen verwenden Sie besser Nüsse in der passenden Antriebsgröße statt Reduzierstücken.

Wie lang ist die Nuss?
Projahn gibt für alle elf Größen von 24 bis 50 mm eine Länge von 90 mm an.

Welche Weiten liegen besonders dicht beieinander?
Zwischen 32 und 38 mm finden Sie 32, 33, 34, 36 und 38 mm. Diese Abstufung ist bei großen metrischen Muttern wichtig, weil schon ein Millimeter Spiel den Sechskant beschädigen kann.

Kann ich eine normale Handnuss verwenden?
Nein. Handnüsse sind für Ratsche und Knebel gebaut und können unter Schlagbelastung reißen. An den Schlagschrauber gehören ausschließlich Schlagnüsse wie dieser Einsatz.

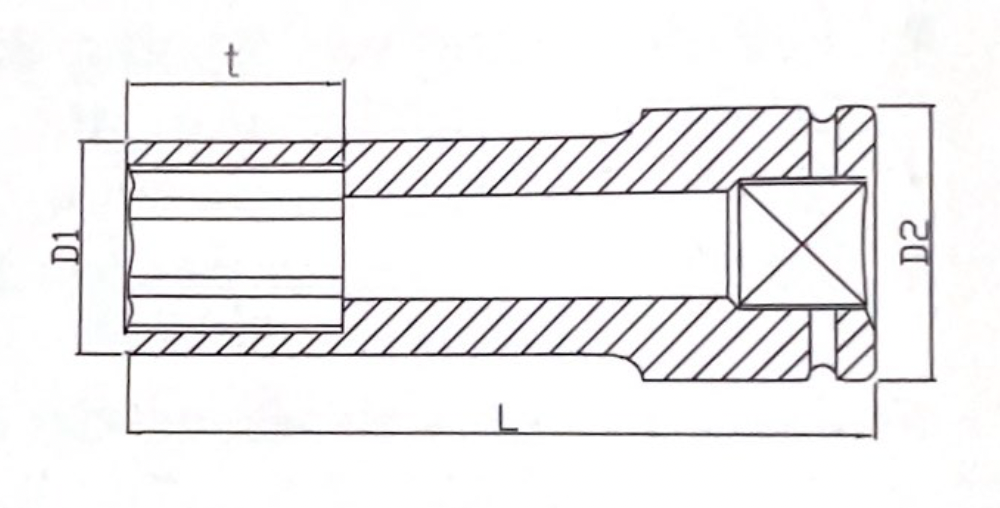

Abmessung:	D1 40,5 mm / D2 51 mm / t 16 mm
Abtrieb:	Außen-6kant nach DIN 3129 / ISO 2725-2
Antrieb:	Innen-4kant nach DIN 3121 / ISO 1174
Antriebs Größe:	25 [1"]
Anwendungsart:	maschinenbetätigt
Arretierung Antrieb:	Kugelfangrille, Sicherungsring, Sicherungsstift
Ausführung:	lang
Beschichtung:	schwarz phosphatiert
Länge:	90 mm
Material:	Chrom-Vanadium-Molybdän-Stahl
Norm:	DIN 3129 / ISO 2725-2 / DIN 3121 / ISO 1174

Abmessung:	D1 40,5 mm / D2 51 mm / t 16 mm
Abtrieb:	Außen-6kant nach DIN 3129 / ISO 2725-2
Antrieb:	Innen-4kant nach DIN 3121 / ISO 1174
Antriebs Größe:	25 [1"]
Anwendungsart:	maschinenbetätigt
Arretierung Antrieb:	Kugelfangrille, Sicherungsring, Sicherungsstift
Ausführung:	lang
Beschichtung:	schwarz phosphatiert
Länge:	90 mm
Material:	Chrom-Vanadium-Molybdän-Stahl
Norm:	DIN 3129 / ISO 2725-2 / DIN 3121 / ISO 1174
