Ringgabelschlüssel metrisch, DIN 3113 Form B
Ringgabelschlüssel metrisch, DIN 3113 Form B
4,95 €
Lieferzeit 5-9 Tage
Produktinformationen "Ringgabelschlüssel metrisch, DIN 3113 Form B"
Der Projahn Ringgabelschlüssel metrisch nach DIN 3113 Form B verbindet ein offenes Maul mit einem gekröpften Ringkopf. Diese Kröpfung um 15° unterscheidet die Form B von der flacheren Form A: Der Ring sitzt tiefer als der Schaft, Hand und Griffbereich bleiben dadurch über dem Bauteil. So haben Ihre Finger mehr Luft, und Schrauben in Mulden, Vertiefungen oder hinter erhabenen Kanten lassen sich besser fassen.
Die Reihe umfasst die Schlüsselweiten 6 bis 19 mm, 21 bis 30 mm sowie 32 mm. Gefertigt wird der gekröpfte Ringgabelschlüssel aus Chrom-Vanadium-Stahl, die Oberfläche ist verchromt und matt satiniert, die Köpfe sind hochglanzpoliert. Projahn nennt neben DIN 3113 Form B die Normen ISO 3318 und ISO 7738 und ordnet den Schlüssel der Qualitätsstufe Professional zu.
Maul und Ring im Detail
Das Maul steht im Winkel von 15° zum Schaft. Drehen Sie den Schlüssel nach jedem Hub um, verändert sich die Stellung des Mauls, und Sie arbeiten auch bei knappem Schwenkraum weiter. Nach Angabe von Projahn wird mit der Schraubenfläche angezogen und nicht über die Schraubenkante. Das schont den Schraubenkopf und sorgt für exakte Passgenauigkeit sowie eine höhere Kraftübertragung bei geringerem Verschleiß. Die Gesamtlänge nimmt mit der Schlüsselweite zu, laut Herstellertabelle von 125 mm beim 6er über 195 mm beim 13er und 240 mm beim 17er bis 412 mm beim 32er.
Anwendungsbereiche
Gekröpfte Ringgabelschlüssel sind im Fahrzeug- und Landmaschinenbau beliebt, wo Muttern hinter Flanschen, in Gussmulden oder neben hochstehenden Rippen sitzen. Auch im Anlagen- und Rohrleitungsbau, an Pumpen, Armaturen und Getriebegehäusen sowie im Stahlbau hilft die Kröpfung, weil der Ring über störende Kanten hinweg auf die Schraube greift. Viele Werkstätten führen beide Formen im Werkzeugwagen und entscheiden je nach Einbaulage, welcher Schlüssel besser passt.
Mit Einzelschlüsseln in Zwischengrößen wie 23, 25, 26, 28 oder 29 mm ergänzen Sie vorhandene Sätze gezielt um die Weiten, die Ihnen im Alltag fehlen.
Häufige Fragen
Wann ist Form B besser als Form A?
Immer dann, wenn die Schraube tiefer liegt als ihre Umgebung oder Ihre Hand am Bauteil anstoßen würde. Die Kröpfung des Rings schafft hier den nötigen Abstand.
Welche Schlüsselweiten stehen zur Wahl?
6 bis 19 mm in Millimeterschritten, außerdem 21 bis 30 mm und 32 mm.
Deckt die Norm alle Größen ab?
Projahn weist darauf hin, dass einzelne Schlüsselweiten und Weitenpaarungen nicht durch die Normung erfasst sind.
Wie pflege ich den Schlüssel?
Wischen Sie Öl und Schmutz nach der Arbeit ab und lagern Sie den Schlüssel trocken. Ein sauberes Maul rutscht seltener ab.

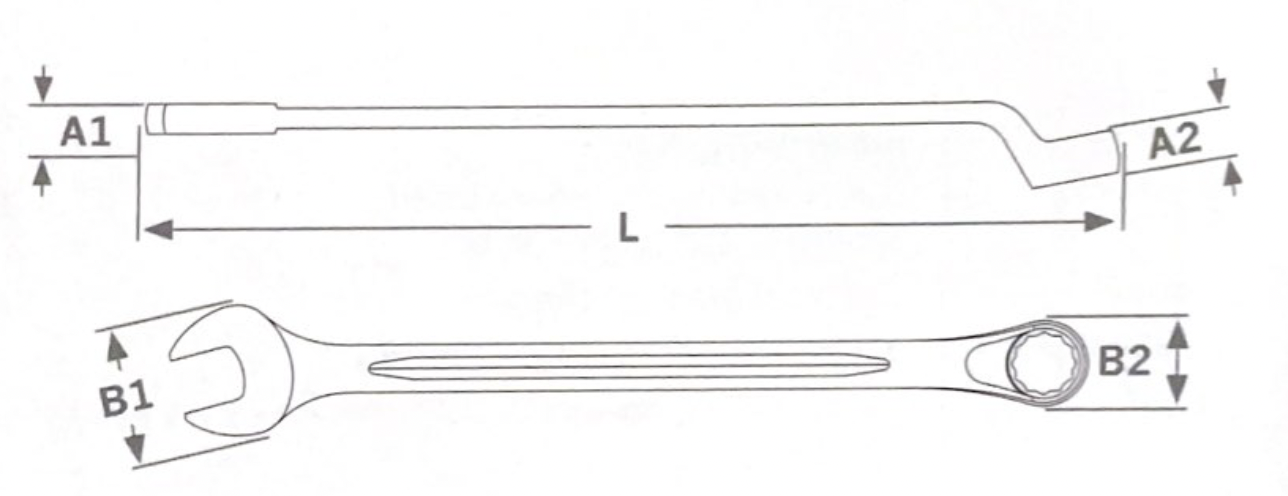

| Abstand A1: | 3,7 mm |
|---|---|
| Abstand A2: | 5,2 mm |
| Ausführung: | Ringgabelschlüssel |
| Beschichtung: | Köpfe hochglanzpoliert , matt satiniert, verchromt |
| Breite B1 : | 16,3 mm |
| Breite B2: | 10,4 mm |
| Geometrie: | Gabelstellung 15° abgewinkelt, Ringseite 15° gekröpft |
| Länge: | 125 mm |
| Material: | Chrom-Vanadium-Stahl |
| Norm: | DIN 3113 Form B, ISO 3318, ISO 7738 |
| Abstand A1: | 3,7 mm |
|---|---|
| Abstand A2: | 5,2 mm |
| Ausführung: | Ringgabelschlüssel |
| Beschichtung: | Köpfe hochglanzpoliert , matt satiniert, verchromt |
| Breite B1 : | 16,3 mm |
| Breite B2: | 10,4 mm |
| Geometrie: | Gabelstellung 15° abgewinkelt, Ringseite 15° gekröpft |
| Länge: | 125 mm |
| Material: | Chrom-Vanadium-Stahl |
| Norm: | DIN 3113 Form B, ISO 3318, ISO 7738 |
