Ringgabelschlüssel metrisch, DIN 3113 Form A
Ringgabelschlüssel metrisch, DIN 3113 Form A
3,95 €
Lieferzeit 5-9 Tage
Produktinformationen "Ringgabelschlüssel metrisch, DIN 3113 Form A"
Der Projahn Ringgabelschlüssel metrisch nach DIN 3113 Form A ist der klassische Kombischlüssel für Werkstatt, Montage und Instandhaltung: an einem Ende ein offenes Maul, am anderen ein geschlossener Ring, beide für dieselbe Schlüsselweite. Projahn fertigt diese Reihe in einem breiten Größenbereich von 5,5 mm bis 70 mm. Neben den gängigen Weiten bis 32 mm gibt es auch große Schlüssel mit 36, 41, 46, 50, 55, 60, 65 und 70 mm für schwere Verschraubungen.
Gefertigt wird der Schlüssel aus Chrom-Vanadium-Stahl. Die Oberfläche ist verchromt und matt satiniert, die Köpfe sind hochglanzpoliert. Als Normen nennt Projahn DIN 3113 Form A, ISO 3318 und ISO 7738, die Qualitätsstufe ist Professional.
Form A: Ring und Maul um 15° abgewinkelt
Bei der Form A ist der Ringkopf um 15° zur Schaftachse abgewinkelt, aber nicht gekröpft. Auch das Maul steht im Winkel von 15° zum Schaft. Wenden Sie den Schlüssel am Maulende nach jedem Hub, ändert sich die Ansetzposition, so kommen Sie auch bei wenig Schwenkraum voran. Laut Projahn greift der Schlüssel an der Schraubenfläche und nicht an der Schraubenkante an. Das bringt eine größere Auflagefläche, eine exakte Passung, eine höhere Kraftübertragung bei geringerem Verschleiß und eine höhere Lebensdauer. Die Gesamtlänge richtet sich nach der Größe: Laut Herstellertabelle misst der 13er 170 mm, der 19er 230 mm und der Schlüssel mit 70 mm Weite 675 mm.
Anwendungsbereiche
Die kleinen und mittleren Größen gehören zur Grundausstattung in Kfz- und Landmaschinenwerkstätten, in der Instandhaltung, im Metallbau sowie in der Elektro- und Sanitärmontage. Die großen Weiten ab 36 mm kommen dort zum Einsatz, wo übliche Schlüsselsätze enden: an Flanschen, Pumpen und Armaturen, an Baumaschinen und Pressen, im Stahlbau und bei schweren Fundament- oder Maschinenverschraubungen. Den Ring setzen Sie zum Losbrechen und zum festen Anziehen ein, das Maul zum schnellen Weiterdrehen und für Muttern, die nur von der Seite zugänglich sind.
Weil es jede Größe als Einzelschlüssel gibt, ergänzen Sie vorhandene Sätze gezielt um fehlende oder verlorene Weiten, ohne einen kompletten Satz neu anzuschaffen.
Häufige Fragen
Was unterscheidet Form A von Form B?
Bei Form A ist der Ringkopf nur abgewinkelt, bei Form B ist er gekröpft und damit tiefer gesetzt als der Schaft. Form A eignet sich gut für frei zugängliche Schrauben auf ebenen Flächen.
Welche Schlüsselweiten gibt es?
5,5 mm sowie jede Millimeterweite von 6 bis 30 mm, dazu 32, 36, 41, 46, 50, 55, 60, 65 und 70 mm.
Gelten die Normen für jede Größe?
Nicht ausnahmslos. Projahn weist darauf hin, dass bestimmte Schlüsselweiten und Schlüsselweitenpaarungen von der Normung nicht abgedeckt werden.
Darf ich den Schlüssel mit einem Rohr verlängern?
Nein. Ein aufgestecktes Rohr überlastet Schlüssel und Schraube. Für sehr hohe Lösemomente greifen Sie zu einem Werkzeug, das dafür ausgelegt ist.

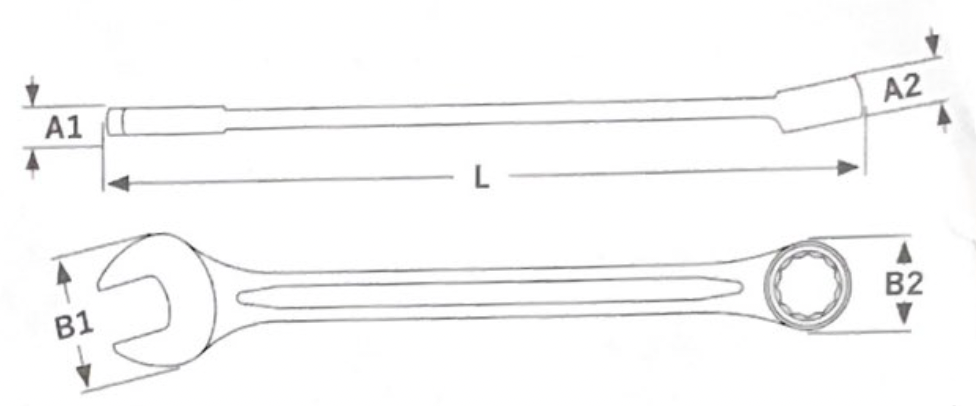

| Abstand A1: | 3,7 mm |
|---|---|
| Abstand A2: | 5,0 mm |
| Ausführung: | Ringgabelschlüssel |
| Beschichtung: | Köpfe hochglanzpoliert , matt satiniert, verchromt |
| Breite B1 : | 16,5 mm |
| Breite B2: | 10,5 mm |
| Geometrie: | Gabelstellung 15° abgewinkelt, Ringseite 15° abgewinkelt |
| Länge: | 100 mm |
| Material: | Chrom-Vanadium-Stahl |
| Norm: | DIN 3113 Form A, ISO 3318, ISO 7738 |
| Abstand A1: | 3,7 mm |
|---|---|
| Abstand A2: | 5,0 mm |
| Ausführung: | Ringgabelschlüssel |
| Beschichtung: | Köpfe hochglanzpoliert , matt satiniert, verchromt |
| Breite B1 : | 16,5 mm |
| Breite B2: | 10,5 mm |
| Geometrie: | Gabelstellung 15° abgewinkelt, Ringseite 15° abgewinkelt |
| Länge: | 100 mm |
| Material: | Chrom-Vanadium-Stahl |
| Norm: | DIN 3113 Form A, ISO 3318, ISO 7738 |
