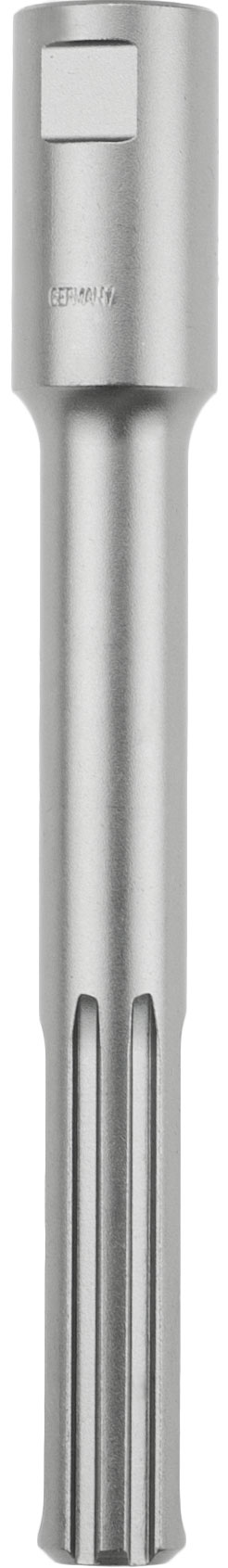

Der Projahn PROFESSIONAL VERSIO Adapter für SDS-max ist das Bindeglied zwischen einem Bohrhammer mit SDS-max Aufnahme und den Bohrköpfen des VERSIO Werkzeugsystems 85000. Auf der Maschinenseite steckt der SDS-max Einsteckschaft im Werkzeughalter, auf der Werkzeugseite werden die VERSIO Teile über das Rundgewinde angeschraubt. So machen Sie Ihre SDS-max Maschine fit für Bohrungen im großen Durchmesserbereich in Beton, Mauerwerk und Naturstein.

Projahn hat das VERSIO System modular aufgebaut. Statt für jeden Durchmesser und jede Maschine ein eigenes Komplettwerkzeug anzuschaffen, stellen Sie die Systemteile anwendungsspezifisch zusammen. Der Adapter entscheidet, an welcher Maschine Sie arbeiten. Bohrkopf und Verlängerung bestimmen Lochgröße und Bohrtiefe.

Eigenschaften und Ausführung

Laut Projahn ist der Adapter für die Verwendung mit dem VERSIO Werkzeugsystem 85000 und Maschinen mit SDS-max Aufnahme gedacht, sein Schaft trägt ein Rundgewinde. Er misst 185 mm in der Länge und wird einzeln mit Aufhänger verpackt. Projahn beschreibt das VERSIO Gewinde als leicht zu lösen, es erlaubt eine schnelle Montage. Als Verbindungselement und Überlastungsschutz dient im System ein austauschbarer Gewindebolzen, der Schäden bei Werkzeugüberlastung verhindern soll.

Projahn ordnet das VERSIO System Bohrhämmern der Klasse bis 8 kg zu. Prüfen Sie deshalb vor dem Einsatz, ob Ihr SDS-max Gerät in diese Klasse fällt. Für Maschinen mit anderer Aufnahme führt Projahn eigene Adapter, zum Beispiel für SDS-top oder für 6-kant SW13.

Anwendungsbereiche

Laut Projahn nimmt der Adapter Hammerbohrer, Fräskrone oder Hammerbohrkrone mit Zentrierbohrer auf, bei Bedarf mit Verlängerung dazwischen. Mit der VERSIO Fräskrone bohren Sie Löcher von 45 bis 80 mm, mit der VERSIO Hammerbohrkrone geht es bis 125 mm. Typische Einsätze sind Rohr- und Leitungsdurchführungen in Beton- und Mauerwerkswänden, Öffnungen für Dosen und Verteiler sowie Durchbrüche für Lüftung und Klimatechnik. Haustechniker, Elektroinstallateure und Bauunternehmen, die bereits einen passenden SDS-max Hammer besitzen, bohren damit große Durchmesser mit der vorhandenen Maschine.

Hinweise für die Praxis: Entfernen Sie vor dem Einschrauben Bohrmehl aus dem Gewinde, und schrauben Sie die Teile bis zur Anlage zusammen, ohne sie mit Gewalt anzuziehen. Fetten Sie den SDS-max Schaft leicht, bevor Sie ihn in die Maschine stecken. Schalten Sie den Bohrhammer für VERSIO Bohrköpfe auf Hammerbohren, also Drehung mit Schlag.

Häufige Fragen

Welche VERSIO Teile passen an den Adapter?
Projahn nennt Hammerbohrer, die VERSIO Fräskrone sowie die VERSIO Hammerbohrkrone zusammen mit dem Zentrierbohrer, verbunden jeweils über das VERSIO Gewinde. Die VERSIO Verlängerung 280 mm lässt sich zwischen Adapter und Bohrkopf setzen.

Passt der Adapter in einen SDS-plus Bohrhammer?
Nein. Der Schaft ist für die größere SDS-max Aufnahme gebaut. SDS-plus Maschinen sind für das VERSIO System mit diesem Adapter nicht vorgesehen.

Was passiert, wenn das Werkzeug überlastet wird?
Im VERSIO System sitzt ein austauschbarer Gewindebolzen, der laut Projahn Schäden bei Überlastung verhindert. Den Bolzen gibt es als Ersatzteil unter der Projahn Nummer 85010.

Wie vergrößere ich die Bohrtiefe?
Mit der VERSIO Verlängerung 280 mm. Sie ist eine Bohrstange mit Förderspiralen und mit allen Systemteilen kombinierbar.
