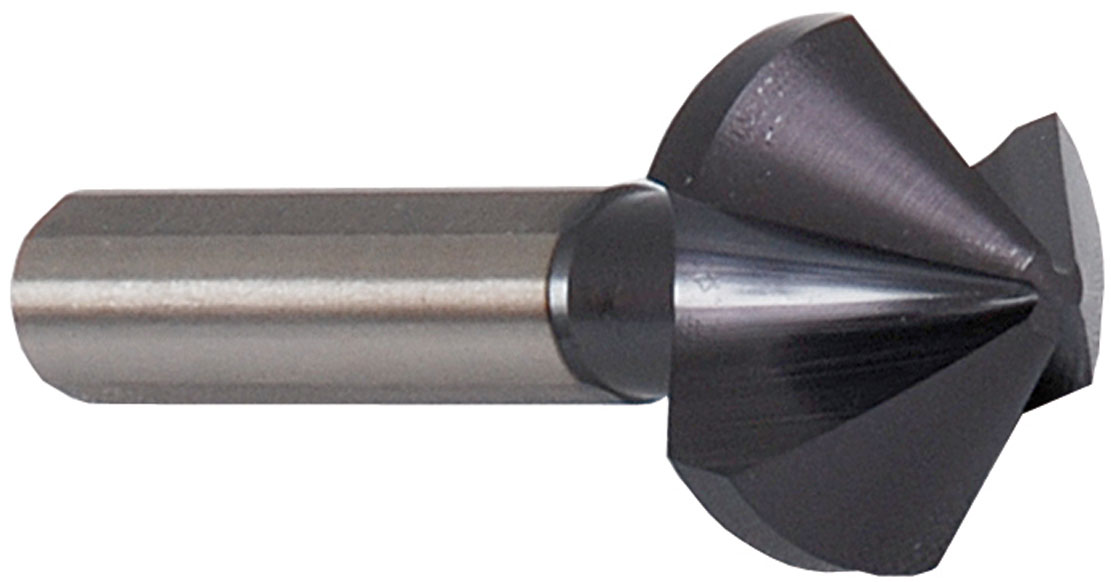

Der Projahn Kegelsenker Satz 35901 vereint sechs dreischneidige Mehrbereichs-Kegelsenker mit 90° Senkwinkel in einer Kassette. Sein Kennzeichen ist die dunkle Beschichtung aus Aluminium-Titan-Nitrid, die Projahn als ATN bezeichnet, international als AlTiN bekannt. Laut Hersteller macht sie die Senker speziell geeignet für Minimalschmierung und Trockenbearbeitung. Damit richtet sich der Satz an Betriebe, die an Bohr- und Fräsmaschinen möglichst ohne Kühlschmierstoff arbeiten. Laut Projahn-Katalog verleiht die AlTiN-Schicht eine hohe Warmhärte und Oxidationsbeständigkeit.

Im Satz stecken die Durchmesser 6,3, 8,3, 10,4, 12,4, 16,5 und 20,5 mm. Grundwerkstoff ist Schnellarbeitsstahl mit 5 % Kobalt (HSS-Co), die Bauform folgt DIN 335 C mit zylindrischem Schaft. Projahn stuft die beschichteten Senker in die Qualitätsstufe Professional ein und empfiehlt sie für höhere Ansprüche an die Standzeit.

Eigenschaften und Ausführung

Die Mehrbereichs-Geometrie optimiert laut Projahn Spanbildung, Spanabfuhr und Zentrierung. Im Katalog beschreibt der Hersteller die drei Schneiden als ungleich geteilt und geschwungen, was präzise, ratterfreie Senkungen ergibt. Radial und axial hinterschliffene Schneiden arbeiten vibrationsfrei und hinterlassen Senkungen ohne Grat und Wulst, sogar in Aluminium-Knetlegierungen. Ab einem Senkerdurchmesser von 11,5 mm besitzt der Schaft drei Spannflächen. Im Satz betrifft das die Größen 12,4, 16,5 und 20,5 mm, die damit formschlüssig im Bohrfutter sitzen und nicht durchrutschen.

Toleriert sind die Durchmesser mit d1=z9 und d2=h9. Schaft und Gesamtlänge wachsen mit der Größe, vom kleinsten Senker mit 5 mm Schaft und 45 mm Länge bis zum größten mit 10 mm Schaft und 63 mm Länge. Alle Senker lassen sich nachschleifen.

Anwendungsbereiche

Als Werkstoffe nennt Projahn auf der Produktseite Edelstahl, Stahl, Guss, Buntmetall und Bleche, im Katalog außerdem Aluminium und Kunststoffe, Stahl dort mit einer Festigkeit bis 1.100 N/mm². Eingesetzt wird das Werkzeug im Maschinen- und Apparatebau, im Stahlrohrbau, in Holzverarbeitung, Sanitär- und Elektrotechnik sowie in der Auto- und Flugzeugindustrie. Mit dem Satz stellen Sie Senkungen nach DIN 74 AF/BF und DIN 75 AF/BF her, senken Gewindebohrungen an, bohren Rohre und Bleche auf und entgraten. Entgraten und Ansenken erledigen Sie in einem Zug, ohne den Senker zwischendurch herauszuziehen.

Bei Edelstahl an Geländern, Gehäusen oder Anlagen für die Lebensmittelverarbeitung spielt die warmfeste Beschichtung ihre Stärke aus. Wählen Sie eine niedrige Drehzahl und einen gleichmäßigen, kräftigen Vorschub, damit sich der Werkstoff unter der Schneide nicht verfestigt.

Häufige Fragen

Kann ich die Senker ohne Kühlung einsetzen?
Ja, Projahn bezeichnet die ATN-Beschichtung als speziell geeignet für Trockenbearbeitung und Minimalschmierung.

Was unterscheidet diesen Satz von der blanken Ausführung?
Werkstoff und Maße der Senker stimmen nach den Projahn-Tabellen überein. Hinzu kommt die AlTiN-Schicht für Trockenbearbeitung und Minimalschmierung, und im Katalog führt Projahn diese Reihe mit geschwungenen Schneiden.

Passen die Senker in mein Bohrfutter?
Die Schäfte sind zylindrisch und messen je nach Größe 5 bis 10 mm. Damit passen sie in übliche Bohrfutter von Ständer- und Handbohrmaschinen.

Wofür steht der Winkel von 90°?
Er entspricht dem Kopfwinkel gängiger metrischer Senkschrauben. Der Schraubenkopf liegt dadurch vollflächig in der Senkung an.
