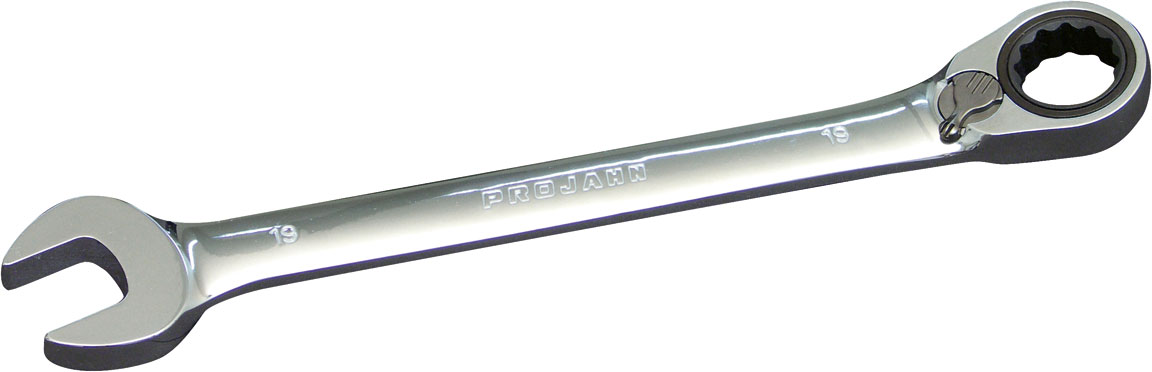

GearTech Ratschenschlüssel metrisch umschaltbar
GearTech Ratschenschlüssel metrisch umschaltbar
18,95 €
Lieferzeit 5-9 Tage
Produktinformationen "GearTech Ratschenschlüssel metrisch umschaltbar"
Beim Projahn GearTech Ratschenschlüssel umschaltbar legen Sie die Drehrichtung mit einem kleinen Hebel direkt am Ringkopf fest. Der Schlüssel bleibt dabei auf der Schraube, Sie müssen ihn weder abziehen noch wenden. Das ist der wesentliche Unterschied zu den GearTech-Modellen ohne Umschaltknopf. Der metrische Ratschen-Ringgabelschlüssel steht in den Schlüsselweiten 6 bis 32 mm zur Auswahl und richtet sich an Werkstatt, Montage und Instandhaltung.
Ring- und Maulseite sind beide um 15° abgewinkelt. Die gekröpfte Ringseite hebt den Griff etwas aus der Ebene der Schraube heraus. Ihre Finger stoßen deshalb seltener an benachbarte Bauteile, und die Kraft lässt sich angenehm übertragen. In der schlanken Ringseite sitzt eine Feinratsche mit 72 Zähnen. Ein Ratschenschritt braucht nur 5° Weg, was bei kurzen Griffbewegungen in beengten Ecken den Ausschlag gibt.
Eigenschaften und Ausführung
Gefertigt wird der umschaltbare Ringratschenschlüssel aus Chrom-Vanadium-Stahl, verchromt und in der Projahn Qualitätsstufe Plus. Die Ausführung erfolgt in Anlehnung an DIN 3113 / ISO 3318.
Die Länge reicht laut Herstellertabelle von 135 mm beim 6er bis 415 mm bei den Weiten 30 und 32 mm. Auch das zulässige Höchstmoment hängt von der Größe ab. Einige Werte aus der Tabelle: 83 Nm bei 10 mm, 139 Nm bei 13 mm, 317 Nm bei 17 mm, 379 Nm bei 19 mm und 963 Nm bei 32 mm.
Anwendungsbereiche
Der Umschalthebel lohnt sich überall dort, wo Sie in kurzer Folge anziehen und lösen. Das betrifft etwa das Ausrichten von Bauteilen, bei dem eine Mutter mehrmals vor und zurück gedreht wird, und Montagearbeiten über Kopf, bei denen Sie den Schlüssel ungern absetzen. In der Kfz-Werkstatt, im Landmaschinenservice, im Heizungs- und Lüftungsbau sowie in der Schaltschrank- und Anlagenmontage sparen Sie damit viele Handgriffe.
Die abgewinkelte Ringseite hilft bei Schrauben, die tiefer zwischen Rippen, Profilen oder Gehäusewänden sitzen. Extrem festsitzende Schrauben lösen Sie laut Projahn mit der Maulseite, denn bei Überlastung droht Bruchgefahr. Bei korrodierten Verbindungen empfiehlt sich dasselbe Vorgehen: erst mit dem Maul lösen, dann mit der Ratsche weiterdrehen.
Häufige Fragen
Wie funktioniert die Umschaltung?
Laut Hersteller per Hebelklick an der Ringseite. Danach arbeitet die Ratsche in die andere Richtung, ohne dass Sie den Schlüssel umdrehen.
Wofür ist die Kröpfung der Ringseite gut?
Durch die 15° Abwinkelung liegt der Griff höher als die Schraube. Das schafft Platz für die Hand und erleichtert die Kraftübertragung.
Kann ich damit festgerostete Muttern lösen?
Brechen Sie solche Muttern mit der Maulseite los, so wie es Projahn für extrem festsitzende Schrauben vorgibt. Die Ratsche übernimmt danach das schnelle Herausdrehen.
Welche Größen umfasst die Auswahl?
Alle Weiten von 6 bis 19 mm sowie 21, 22, 24, 27, 30 und 32 mm.
| Abstand A1: | 4,4 mm |
|---|---|
| Abstand A2: | 7,4 mm |
| Ausführung: | Umschaltbar |
| Beschichtung: | matt satiniert, verchromt |
| Breite B1 : | 17,8 mm |
| Breite B2: | 17,6 mm |
| Geometrie: | Gabelstellung 15° abgewinkelt, Ringseite 15° abgewinkelt |
| Länge: | 135 mm |
| Material: | Chrom-Vanadium-Stahl |
| Max. Drehmoment: | 27 Nm |
| Norm: | in Anlehnung an DIN 3113 / ISO 3318 |
| Verzahnung: | 72 Zähne, fein |
| Abstand A1: | 4,4 mm |
|---|---|
| Abstand A2: | 7,4 mm |
| Ausführung: | Umschaltbar |
| Beschichtung: | matt satiniert, verchromt |
| Breite B1 : | 17,8 mm |
| Breite B2: | 17,6 mm |
| Geometrie: | Gabelstellung 15° abgewinkelt, Ringseite 15° abgewinkelt |
| Länge: | 135 mm |
| Material: | Chrom-Vanadium-Stahl |
| Max. Drehmoment: | 27 Nm |
| Norm: | in Anlehnung an DIN 3113 / ISO 3318 |
| Verzahnung: | 72 Zähne, fein |
