Ratschenschlüssel Projahn GearTech Klassik, SW 6 bis 50 mm

Produktinformationen "GearTech Ratschenschlüssel metrisch klassik"

Der Projahn GearTech Ratschenschlüssel Klassik vereint einen Ringschlüssel mit Feinratsche und einen Maulschlüssel in einem Werkzeug. Seine Ringseite ist gerade und starr, das Maul ist um 15° abgewinkelt. Mit sechsundzwanzig metrischen Schlüsselweiten von 6 bis 50 mm reicht diese Ausführung vom kleinen Befestigungselement bis zur großen Sechskantschraube im Stahl- und Anlagenbau. Wer einen Ratschenringschlüssel in einer ungewöhnlich großen Weite sucht, findet hier auch 41, 46 und 50 mm.

Ohne Gelenk geht die Handkraft auf direktem Weg vom Griff in die Schraube, und der Kopf kann beim Ansetzen nicht wegkippen. Die Ratsche im Ring besitzt 72 Zähne, für jeden Schritt reichen 5° Hub. So drehen Sie Muttern auch dort weiter, wo der Griff kaum Platz zum Pendeln hat. Die Drehrichtung ändern Sie, indem Sie den Schlüssel wenden. Einen Umschaltknopf hat das Klassik-Modell nicht.

Eigenschaften und Ausführung

Der Werkstoff ist Chrom-Vanadium-Stahl mit verchromter Oberfläche, Projahn stuft den Schlüssel in die Qualitätsstufe Plus ein. Die Ausführung lehnt sich laut Hersteller an DIN 3113 / ISO 3318 an. Dank der schlanken Ringseite erreichen Sie auch eng stehende Schrauben. Länge und zulässiges Höchstmoment steigen mit der Größe, die Herstellertabelle nennt zum Beispiel:

SW 10 mm: Länge 155 mm, max. 86 Nm
SW 17 mm: Länge 230 mm, max. 319 Nm
SW 24 mm: Länge 325 mm, max. 630 Nm
SW 36 mm: Länge 482 mm, max. 987 Nm
SW 50 mm: Länge 640 mm, max. 1700 Nm

Die großen Weiten ab 34 mm sind 482 bis 640 mm lang und bringen damit schon von sich aus einen langen Hebel mit, etwa für Verbindungen an Baumaschinen, Stahlträgern, Pumpenflanschen oder Landmaschinen. Ein Verlängerungsrohr sollten Sie trotzdem nicht aufstecken, damit das Höchstmoment der jeweiligen Größe nicht überschritten wird.

Anwendungsbereiche

Typische Einsatzorte sind Kfz- und Nutzfahrzeugwerkstätten, Maschinen- und Stahlbau, die Betriebsinstandhaltung sowie die Montage von Gerüsten, Hallen oder Regalanlagen. Die kleinen Weiten nehmen Sie für Verkleidungen, Halter und Gehäuse, die mittleren von 13 bis 19 mm für die üblichen Montageschrauben. Ab 27 mm geht es an Ankerschrauben, Rahmenverschraubungen und schwere Flanschverbindungen, also an Stellen, an denen ein normaler Gabelschlüssel nur mühsam vorankommt.

Bitte beachten Sie den Hinweis des Herstellers: Extrem festsitzende Schrauben lösen Sie mit der Maulseite, nicht mit der Ratsche. Bei Überlastung droht Bruchgefahr. Die Ratsche ist für das schnelle Ein- und Ausdrehen gedacht, das erste Losbrechen übernimmt das Maul.

Häufige Fragen

Welche Schlüsselweiten gibt es?
Von 6 bis 19 mm in Millimeterschritten, danach 21, 22, 24, 27, 30, 32, 34, 36, 38, 41, 46 und 50 mm.

Warum ist die Ringseite gerade?
Ein starrer, gerader Kopf hat kein Gelenk, das nachgeben kann, und liegt bei frei zugänglichen Schrauben ruhig in der Hand.

Wie schalte ich die Drehrichtung um?
Indem Sie den Schlüssel umdrehen und von der anderen Seite ansetzen. Einen Hebel braucht es dafür nicht.

Wie lang ist der größte Schlüssel?
Die Weiten 46 und 50 mm sind laut Projahn jeweils 640 mm lang.

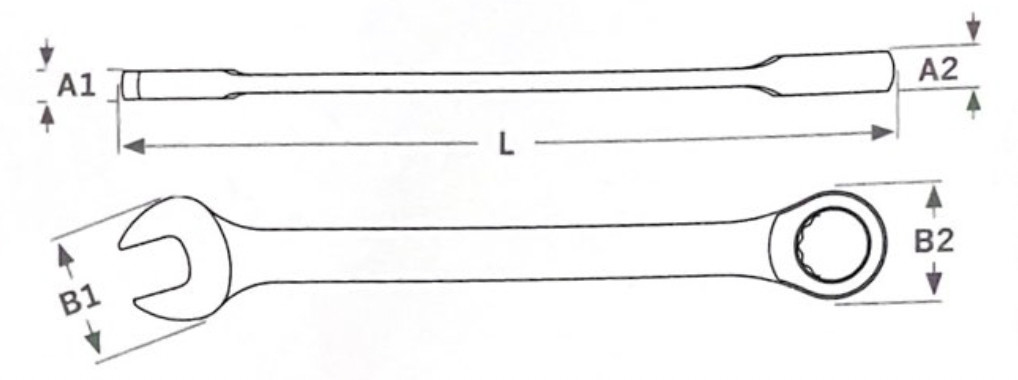

Abstand A1:	5,1 mm
Abstand A2:	7,0 mm
Ausführung:	klassik
Beschichtung:	matt satiniert, verchromt
Breite B1 :	18,0 mm
Breite B2:	17,5 mm
Geometrie:	Gabelstellung 15° abgewinkelt, Ringseite gerade
Länge:	135 mm
Material:	Chrom-Vanadium-Stahl
Max. Drehmoment:	27 Nm
Norm:	in Anlehnung an DIN 3113 / ISO 3318
Verzahnung:	72 Zähne, fein

Abstand A1:	5,1 mm
Abstand A2:	7,0 mm
Ausführung:	klassik
Beschichtung:	matt satiniert, verchromt
Breite B1 :	18,0 mm
Breite B2:	17,5 mm
Geometrie:	Gabelstellung 15° abgewinkelt, Ringseite gerade
Länge:	135 mm
Material:	Chrom-Vanadium-Stahl
Max. Drehmoment:	27 Nm
Norm:	in Anlehnung an DIN 3113 / ISO 3318
Verzahnung:	72 Zähne, fein
