GearTech Ratschenschlüssel metrisch flexibel
GearTech Ratschenschlüssel metrisch flexibel
21,45 €
Lieferzeit 5-9 Tage
Produktinformationen "GearTech Ratschenschlüssel metrisch flexibel"

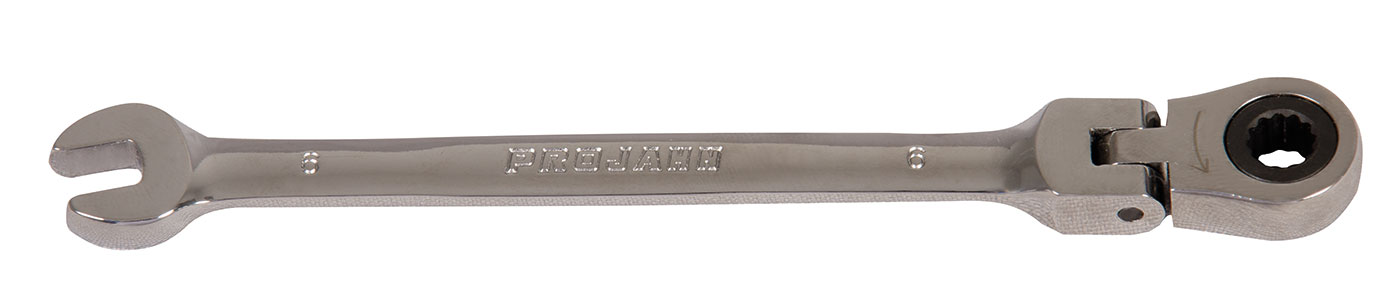

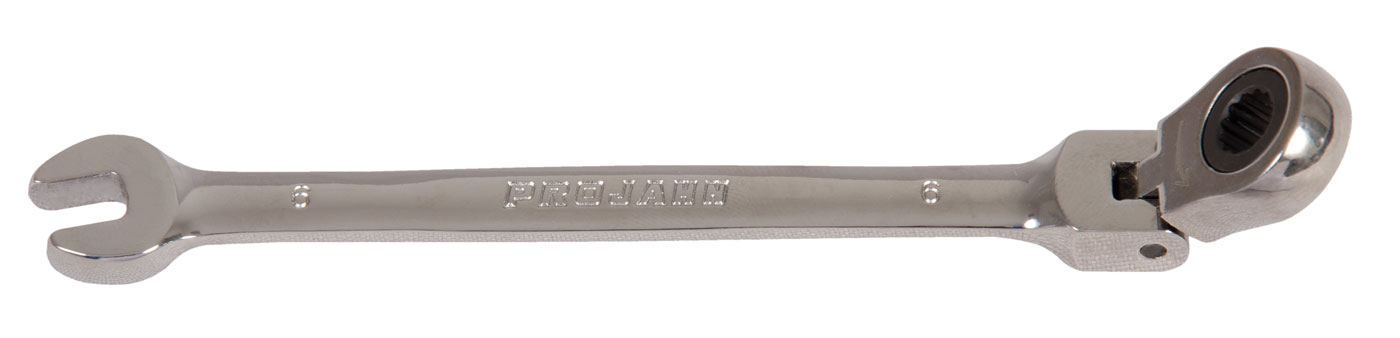

Der Projahn GearTech Ratschenschlüssel flexibel ist ein metrischer Ratschen-Ringgabelschlüssel mit schwenkbarem Ringkopf. Die Ringseite lässt sich um 180° schwenken. Dadurch setzen Sie den Schlüssel auch dann noch an, wenn die Schraube hinter einer Kante, unter einem Bauteil oder tief zwischen Leitungen sitzt. Am anderen Ende befindet sich ein Maul, das um 15° abgewinkelt ist. In der Variantenauswahl stehen die Schlüsselweiten 6 bis 32 mm zur Wahl.
Im Ringkopf arbeitet eine feine Ratsche mit 72 Zähnen. Bis sie den nächsten Zahn greift, genügt ein Schwenkwinkel von 5°. Ein gewöhnlicher Ringschlüssel muss nach jeder kurzen Bewegung abgezogen und neu aufgesetzt werden. Der GearTech bleibt dagegen auf der Mutter, und Sie drehen in kleinen Hüben weiter. Die Laufrichtung wechseln Sie, indem Sie den Schlüssel umdrehen. Einen Umschaltknopf hat diese Ausführung nicht.
Eigenschaften und Ausführung
Der Gelenk-Ratschenschlüssel besteht aus Chrom-Vanadium-Stahl, Projahn ordnet ihn der Qualitätsstufe Plus zu. Die Oberfläche ist verchromt, die Abmessungen orientieren sich laut Hersteller an DIN 3113 / ISO 3318. Die Ringseite ist schlank gebaut und passt deshalb auch in enge Zwischenräume.
Mit der Schlüsselweite wächst auch die Länge. Der 6er misst laut Herstellertabelle 135 mm, der 19er 250 mm und der 32er 440 mm. Für jede Größe nennt Projahn außerdem ein maximales Drehmoment, das von 27 Nm bei 6 mm über 143 Nm bei 13 mm bis 987 Nm bei 32 mm reicht.
Anwendungsbereiche
Der schwenkbare Kopf spielt seine Stärke dort aus, wo der Zugang schräg verläuft: an Fahrwerk und Abgasanlage in der Kfz-Werkstatt, an Flanschen und Rohrschellen in der Haustechnik, an Lüftungskanälen, Maschinenrahmen oder Förderbändern in der Instandhaltung. Sie stellen den Ringkopf so an, dass Hand und Griff frei an Hindernissen vorbeikommen, und ratschen die Verbindung dann zügig an oder ab. Auf Gewindestangen und langen Schrauben, auf denen eine Mutter viele Umdrehungen zurücklegt, spart die Ratsche besonders viel Zeit.
Für das Lösen sehr fest sitzender Verbindungen nehmen Sie die Maulseite. Projahn weist ausdrücklich darauf hin, extrem festsitzende Schrauben damit zu lösen, denn bei Überlastung droht Bruchgefahr. Müssen Sie ein bestimmtes Anzugsmoment einhalten, ziehen Sie anschließend mit einem Drehmomentschlüssel nach.
Häufige Fragen
Wie wechsle ich zwischen Anziehen und Lösen?
Sie drehen den Schlüssel um und setzen ihn von der anderen Seite auf die Mutter. Einen Umschalthebel gibt es bei der flexiblen Ausführung nicht.
Wie weit lässt sich der Ringkopf schwenken?
Laut Hersteller um 180°, also von einer Seite des Griffs bis zur anderen.
Welches Drehmoment verträgt der Schlüssel?
Projahn gibt je Größe einen Höchstwert an, zum Beispiel 264 Nm bei 16 mm und 506 Nm bei 22 mm. Darüber droht Bruchgefahr.
Was unterscheidet die flexible von der klassischen Ausführung?
Beim klassischen GearTech ist die Ringseite gerade und starr, beim flexiblen Modell schwenkbar. Werkstoff, Verzahnung und Maulseite sind gleich aufgebaut.

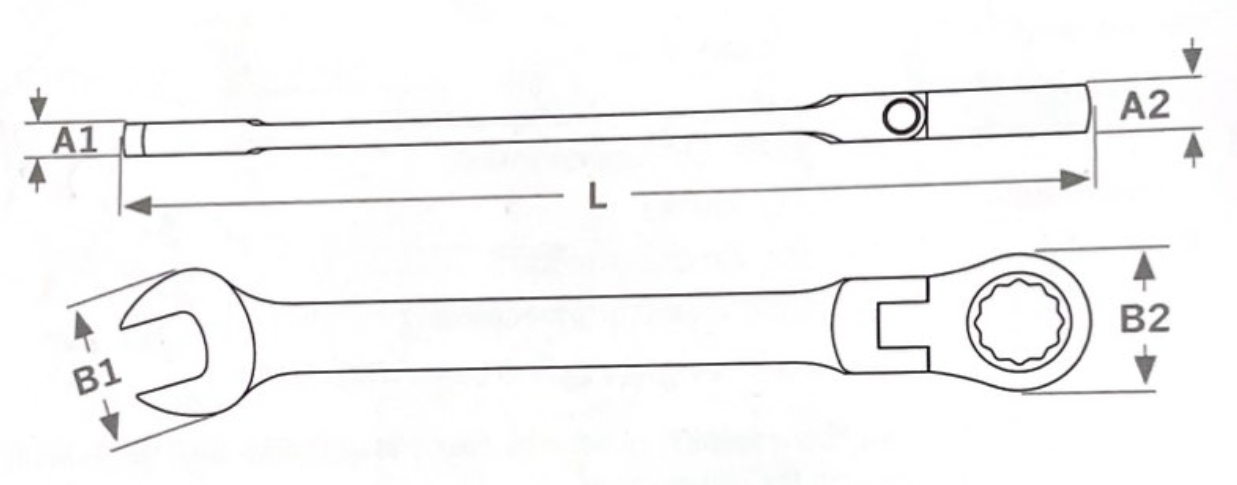

| Abstand A1: | 5,5 mm |
|---|---|
| Abstand A2: | 7,0 mm |
| Ausführung: | flexibel |
| Beschichtung: | matt satiniert, verchromt |
| Breite B1 : | 17,1 mm |
| Breite B2: | 17,5 mm |
| Geometrie: | Gabelstellung 15° abgewinkelt, Ringseite 180° schwenkbar |
| Länge: | 135 mm |
| Material: | Chrom-Vanadium-Stahl |
| Max. Drehmoment: | 27 Nm |
| Norm: | in Anlehnung an DIN 3113 / ISO 3318 |
| Verzahnung: | 72 Zähne |
| Abstand A1: | 5,5 mm |
|---|---|
| Abstand A2: | 7,0 mm |
| Ausführung: | flexibel |
| Beschichtung: | matt satiniert, verchromt |
| Breite B1 : | 17,1 mm |
| Breite B2: | 17,5 mm |
| Geometrie: | Gabelstellung 15° abgewinkelt, Ringseite 180° schwenkbar |
| Länge: | 135 mm |
| Material: | Chrom-Vanadium-Stahl |
| Max. Drehmoment: | 27 Nm |
| Norm: | in Anlehnung an DIN 3113 / ISO 3318 |
| Verzahnung: | 72 Zähne |
