GearTech Doppelring-Ratschenschlüssel metrisch klassik
GearTech Doppelring-Ratschenschlüssel metrisch klassik
31,95 €
Lieferzeit 5-9 Tage
Produktinformationen "GearTech Doppelring-Ratschenschlüssel metrisch klassik"

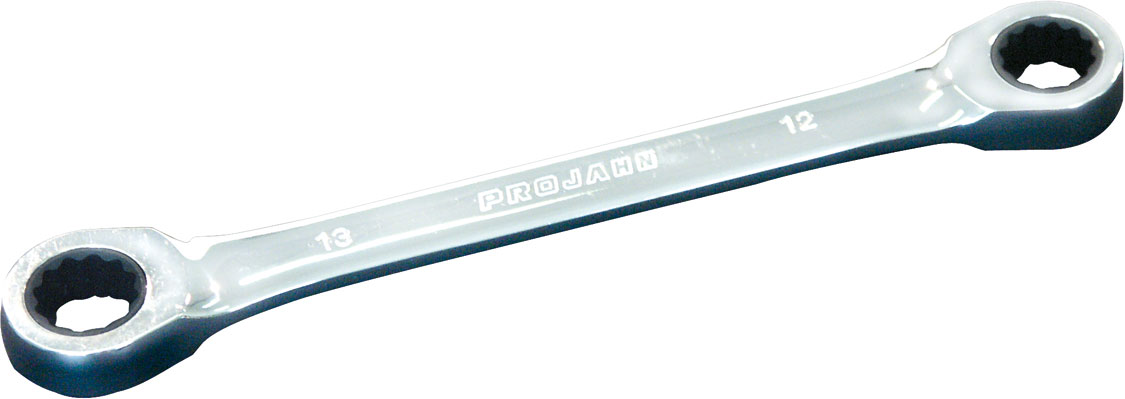

Der Projahn GearTech Doppelring-Ratschenschlüssel Klassik vereint zwei metrische Schlüsselweiten in einem Werkzeug, jede mit eigenem Ratschenring. Beide Enden tragen eine feine Ratsche mit 72 Zähnen, sodass Sie Muttern und Schrauben drehen, ohne den Schlüssel nach jedem Schwenk neu ansetzen zu müssen. Die Klassik-Ausführung kommt ohne Umschaltknopf aus. Zum Wechsel zwischen Anziehen und Lösen wenden Sie den Schlüssel und setzen ihn mit der Rückseite nach oben wieder an.
Bei 72 Zähnen genügt ein Schwenkwinkel von 5° für den nächsten Rastschritt. In engen Motorräumen, hinter Verkleidungen oder an Maschinengestellen, wo kaum Bewegungsfreiheit bleibt, macht sich das deutlich bemerkbar. Die Ringseiten sind gerade und schlank gehalten. Der Schlüssel liegt plan auf und erreicht auch dicht nebeneinander sitzende Muttern. Werkstoff ist Chrom-Vanadium-Stahl mit verchromter Oberfläche, Projahn führt den Schlüssel in der Qualitätsstufe Plus.
Größen, Längen und Drehmomente
Für jede Größe nennt Projahn die Länge und ein maximales Drehmoment für jede der beiden Schlüsselweiten:
- 8 x 10 mm: Länge 130 mm, höchstens 43 Nm / 86 Nm
- 10 x 13 mm: Länge 170 mm, höchstens 86 Nm / 143 Nm
- 12 x 13 mm: Länge 170 mm, höchstens 112 Nm / 143 Nm
- 14 x 15 mm: Länge 190 mm, höchstens 191 Nm / 250 Nm
- 16 x 18 mm: Länge 230 mm, höchstens 264 Nm / 359 Nm
- 17 x 19 mm: Länge 230 mm, höchstens 319 Nm / 385 Nm
Diese Werte sind Obergrenzen der Ratsche und keine Arbeitswerte. Bleiben Sie bewusst darunter, denn bei Überlastung droht nach Angabe von Projahn Bruchgefahr.
Anwendungsbereiche
Doppelring-Ratschenschlüssel sind gefragt in Kfz- und Zweiradwerkstätten, in der Instandhaltung, im Maschinen- und Anlagenbau sowie bei der Montage von Stahlkonstruktionen, Regalen oder Gerüsten. Weil der Ring die Mutter rundum umschließt, greift er sicherer als ein Maulschlüssel und rutscht seltener ab. Mit Kombinationen wie 10 x 13 mm oder 17 x 19 mm haben Sie gängige Schlüsselweiten an einem einzigen Werkzeug.
Brauchen Sie ein hohes Losbrechmoment, etwa bei festgerosteten Verbindungen, nehmen Sie zunächst einen starren Ring- oder Steckschlüssel. Erst wenn die Verbindung gelöst ist, übernimmt der Ratschenschlüssel das schnelle Herausdrehen.
Häufige Fragen
Wie wechsle ich zwischen Anziehen und Lösen?
Wenden Sie den Schlüssel, sodass die bisherige Unterseite nach oben zeigt. Die Ratsche greift dann in Gegenrichtung. Ein Umschalthebel ist bei der Klassik-Ausführung nicht vorhanden.
Warum stehen bei jeder Größe zwei Drehmomente?
Jede Schlüsselweite hat ihren eigenen Ring. Die Werte stehen in derselben Reihenfolge wie die Weiten. Beim 8 x 10 mm gelten also 43 Nm für die 8-mm-Seite und 86 Nm für die 10-mm-Seite.
Welche Ausführungen sind die längsten?
Die Größen 16 x 18 mm und 17 x 19 mm messen jeweils 230 mm und bieten damit den größten Hebel der Reihe.
Darf ich den Schlüssel verlängern?
Nein. Ein aufgestecktes Rohr überschreitet schnell das zulässige Drehmoment, und die Ratsche kann brechen.

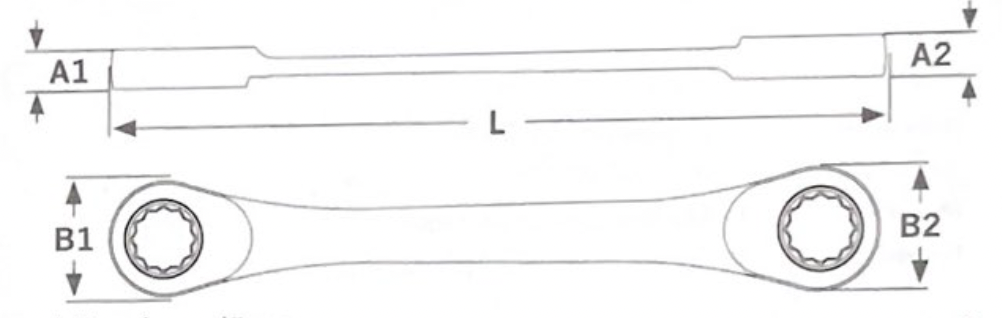

| Abstand A1: | 7,0 mm |
|---|---|
| Abstand A2: | 7,7 mm |
| Ausführung: | klassik |
| Beschichtung: | matt satiniert, verchromt |
| Breite B1 : | 18,0 mm |
| Breite B2: | 20,5 mm |
| Geometrie: | Ringseiten gerade |
| Länge: | 130 mm |
| Material: | Chrom-Vanadium-Stahl |
| Max. Drehmoment: | 43 Nm / 86 Nm |
| Norm: | in Anlehnung an DIN 3113 / ISO 3318 |
| Verzahnung: | 72 Zähne, fein |
| Abstand A1: | 7,0 mm |
|---|---|
| Abstand A2: | 7,7 mm |
| Ausführung: | klassik |
| Beschichtung: | matt satiniert, verchromt |
| Breite B1 : | 18,0 mm |
| Breite B2: | 20,5 mm |
| Geometrie: | Ringseiten gerade |
| Länge: | 130 mm |
| Material: | Chrom-Vanadium-Stahl |
| Max. Drehmoment: | 43 Nm / 86 Nm |
| Norm: | in Anlehnung an DIN 3113 / ISO 3318 |
| Verzahnung: | 72 Zähne, fein |
