Doppelringschlüssel Projahn metrisch DIN 838, tief gekröpft

Produktinformationen "Doppelringschlüssel metrisch, DIN 838"

Der Projahn Doppelringschlüssel metrisch nach DIN 838 ist ein Ringschlüssel mit zwei geschlossenen Ringköpfen in unterschiedlichen Schlüsselweiten. Er richtet sich an Kfz-Werkstätten, Instandhaltung, Montage und Industrie, also an alle, die Sechskantschrauben und Muttern zuverlässig anziehen oder lösen müssen. Gefertigt ist der Schlüssel aus Chrom-Vanadium-Stahl, die Oberfläche ist verchromt und matt satiniert. Projahn führt ihn in der Qualitätsstufe Professional.

Sie wählen aus 18 Schlüsselweitenpaarungen von 6 x 7 mm bis 36 x 41 mm. Neben klassischen Kombinationen wie 17 x 19 mm oder 24 x 27 mm finden Sie auch Paarungen wie 10 x 13 mm und 13 x 17 mm. Projahn weist darauf hin, dass bestimmte Schlüsselweiten und Paarungen von der Normung nicht abgedeckt werden. Die Länge richtet sich nach der Paarung: Der kleinste Schlüssel misst laut Projahn 170 mm, der größte 465 mm.

Eigenschaften und Ausführung

Beide Ringseiten sind tief gekröpft und um 15° abgewinkelt. Durch die Kröpfung liegt Ihre Hand höher als der Schraubenkopf, die Finger bleiben so von Flanschen, Gehäusekanten und Nachbarteilen frei. Der Winkel hilft beim Ansetzen an versenkten oder schlecht zugänglichen Schrauben. Das Ringprofil packt den Sechskant an den Flächen und nicht an den Ecken. Projahn hebt dafür die größere Auflagefläche und die höhere Lebensdauer hervor. Für Sie heißt das: weniger abgerundete Schraubenköpfe und ein Werkzeug, das lange maßhaltig bleibt.

Chrom-Vanadium-Stahl, verchromt und matt satiniert
Normen DIN 838, ISO 3318, ISO 1085 und ISO 10104
Ringseiten tief gekröpft, 15° abgewinkelt
Verpackung einzeln lose

Anwendungsbereiche

Typische Einsatzorte sind Pkw- und Nutzfahrzeugwerkstätten, der Maschinen- und Anlagenbau, die Haustechnik sowie die Landtechnik. Der Schlüssel löst und zieht Flanschverbindungen, Befestigungen an Rahmen, Konsolen und Fahrwerksteilen oder Muttern auf Gewindestangen. Weil der Ring den Kopf rundum umfasst, ist er die bessere Wahl für festsitzende oder leicht korrodierte Verbindungen, an denen ein Gabelschlüssel abrutschen würde. Zwei Schlüsselweiten an einem Werkzeug ersparen Ihnen außerdem manchen Griff in den Werkzeugkasten.

Setzen Sie den Ring vollständig auf, bevor Sie Kraft aufbringen, und verlängern Sie den Hebel nicht mit einem Rohr. Muss eine Verbindung mit einem festgelegten Anzugsmoment angezogen werden, nehmen Sie zum Abschluss einen Drehmomentschlüssel.

Häufige Fragen

Welche Normen nennt der Hersteller?
Projahn gibt DIN 838 sowie ISO 3318, ISO 1085 und ISO 10104 an.

Was bringt ein Ringschlüssel gegenüber einem Gabelschlüssel?
Der geschlossene Ring umfasst den Sechskant rundum. Er überträgt mehr Kraft, rutscht seltener ab und schont die Kanten von Schraube und Mutter.

Wozu dient die Kröpfung?
Die tiefe Kröpfung und der Winkel von 15° schaffen Abstand zwischen Hand und Bauteil. So erreichen Sie tiefer liegende Schrauben und arbeiten auf ebenen Flächen, ohne sich die Finger einzuklemmen.

Wie finde ich die richtige Größe?
Die Schlüsselweite ist das Maß über die gegenüberliegenden Flächen des Sechskants in Millimetern. Wählen Sie die Paarung, die Ihre häufigsten Schlüsselweiten vereint, zum Beispiel 13 x 17 mm oder 16 x 18 mm.

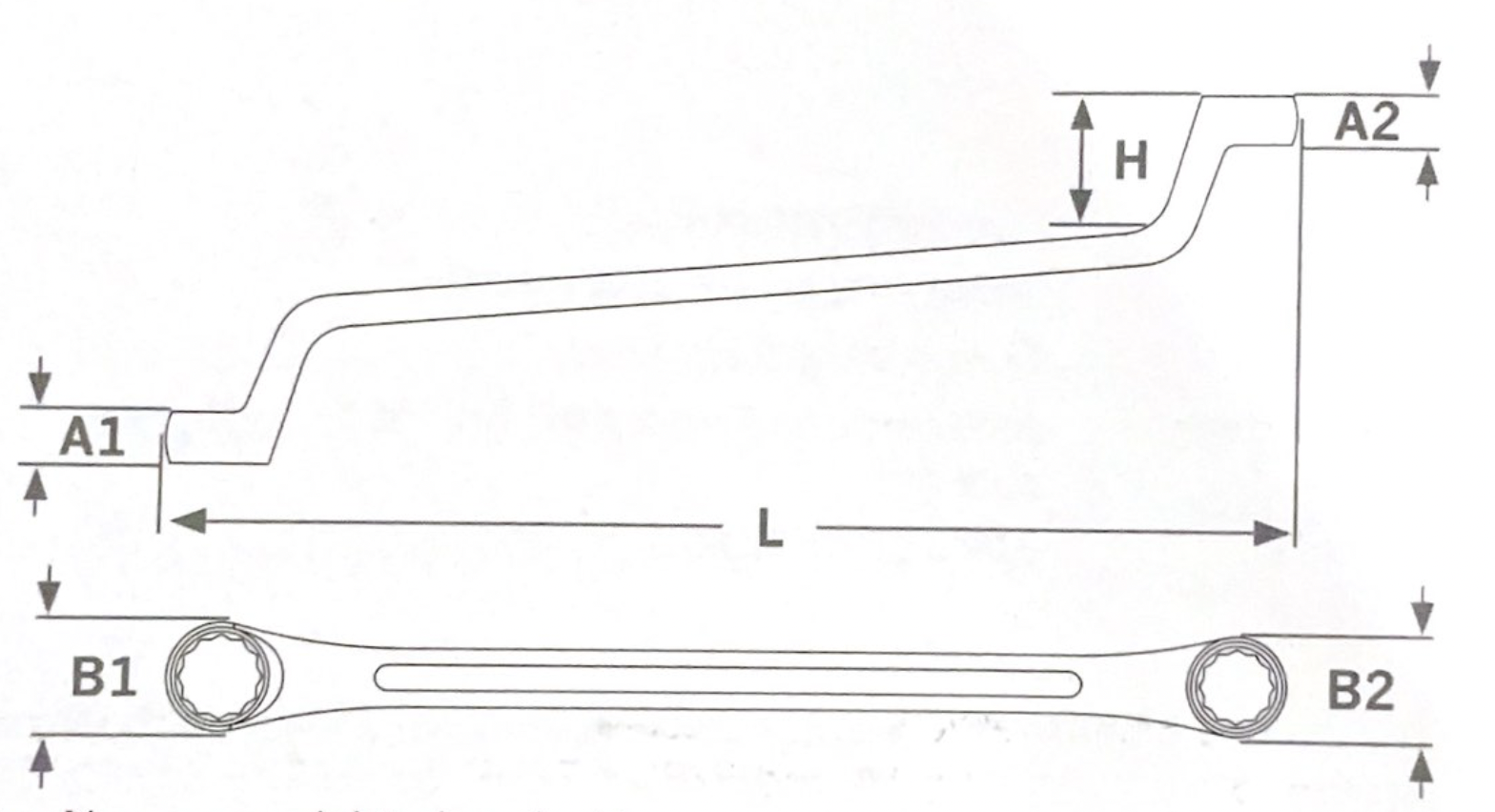

Abstand A1:	4,9 mm
Abstand A2:	5,6 mm
Ausführung:	Doppelringschlüssel
Beschichtung:	matt satiniert, verchromt
Breite B1 :	10,8 mm
Breite B2:	12,5 mm
Geometrie:	Ringseiten tief gekröpft und 15° abgewinkelt
Höhe H:	19,5 mm
Länge:	170 mm
Material:	Chrom-Vanadium-Stahl
Norm:	DIN 838, ISO 1085, ISO 3318, ISO 10104

Abstand A1:	4,9 mm
Abstand A2:	5,6 mm
Ausführung:	Doppelringschlüssel
Beschichtung:	matt satiniert, verchromt
Breite B1 :	10,8 mm
Breite B2:	12,5 mm
Geometrie:	Ringseiten tief gekröpft und 15° abgewinkelt
Höhe H:	19,5 mm
Länge:	170 mm
Material:	Chrom-Vanadium-Stahl
Norm:	DIN 838, ISO 1085, ISO 3318, ISO 10104
