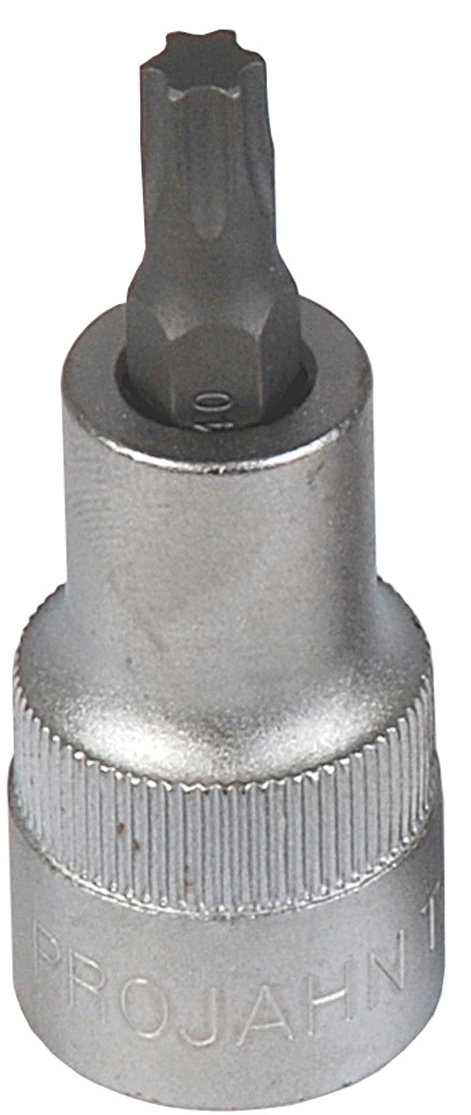

Bit-Stecknuss Innen-TX 1/2 Zoll Projahn, 60 mm, T10 bis T70

Produktinformationen "Bit-Steckschlüssel-Einsatz für Innen-TX-Schrauben 12,5 [1/2"] | Länge 60 mm"

Für kräftige TX-Verschraubungen ist dieser Bit-Steckschlüssel-Einsatz von Projahn mit 1/2-Zoll-Antrieb gemacht. Er verbindet die robuste Aufnahme 12,5 (1/2 Zoll) mit einem kurzen Abtrieb für Innen-TX-Schrauben und ist in zwölf Größen zu haben: T10, T15, T20, T25, T27, T30, T40, T45, T50, T55, T60 und T70. Die Gesamtlänge beträgt 60 mm.

Gerade die großen Profile von T50 bis T70 lassen sich mit einer kleinen Knarre kaum noch sinnvoll lösen. Hier zahlt sich die 1/2-Zoll-Größe aus: Der kräftige Vierkant und ein langer Knarrenhebel übertragen das nötige Moment, ohne dass Sie nachfassen müssen. Für kleinere Profile nutzen Sie dieselbe Knarre weiter und sparen sich den Werkzeugwechsel.

Material und Bauform

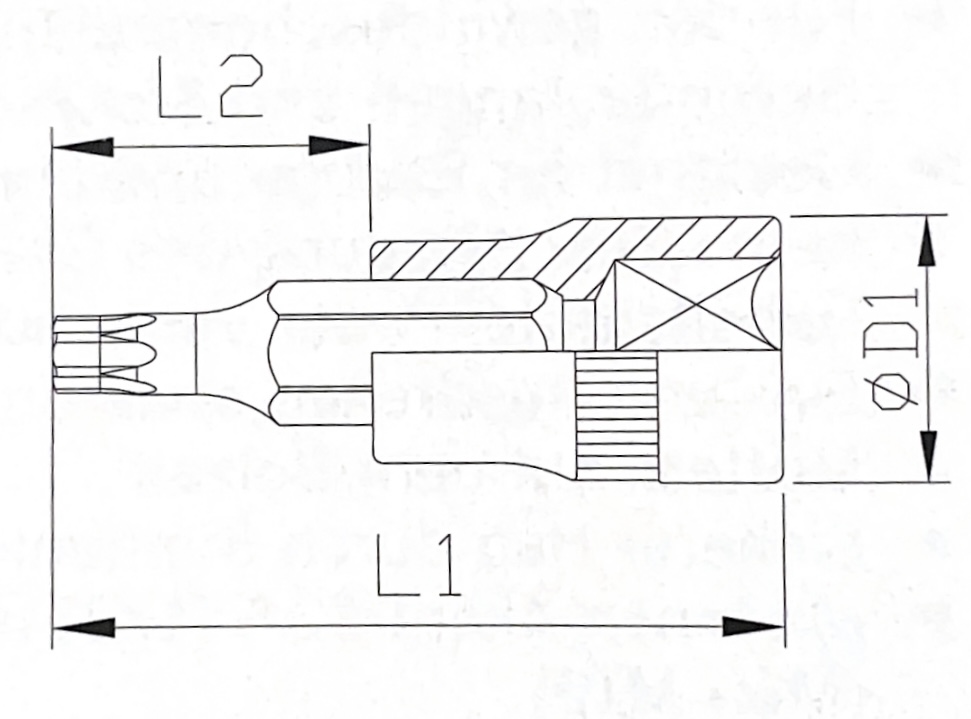

Laut Projahn bestehen die Einsätze aus Chrom-Vanadium-Stahl und S2-Stahl, Qualitätsstufe Professional. Die Oberfläche ist verchromt und matt satiniert, eine griffige Rändelung erleichtert das Aufstecken und Andrehen. Der Innen-4kant entspricht DIN 3120 / ISO 1174 und besitzt eine Kugelfangrille, die den Einsatz auf dem Werkzeug sichert. Im Datenblatt finden Sie L1 60 mm, L2 20 mm und D1 22,5 mm. Die kompakte Länge hält die Bauhöhe von Knarre und Einsatz niedrig.

Anwendungsbereiche

Große TX-Schrauben finden Sie an Fahrzeugen bei Sitzbefestigungen, Gurtverankerungen, Türscharnieren und Fahrwerksteilen, außerdem an Nutzfahrzeugen, Bussen, Land- und Baumaschinen sowie in Industrieanlagen. Mittlere Größen um T25 bis T30 brauchen Sie für Halter, Abdeckungen und Anbauteile. Mit den zwölf Varianten deckt die Reihe in einer einzigen Antriebsgröße einen sehr breiten Bereich ab. Da Projahn jede Größe einzeln lose liefert, rüsten Sie gezielt die Profile nach, die an Ihrem Fuhrpark oder Ihren Maschinen tatsächlich vorkommen.

Bei sicherheitsrelevanten Verbindungen, etwa an Sitzen, Gurten oder Bremsen, schreibt der Fahrzeughersteller meist ein Anzugsmoment vor. Setzen Sie den Einsatz dann auf einen Drehmomentschlüssel mit 1/2-Zoll-Vierkant und ziehen Sie nach Vorgabe an. Projahn sieht den Einsatz für handbetätigte Werkzeuge vor.

Häufige Fragen

Woran erkenne ich die richtige Größe?
Der passende Bit lässt sich bis zum Grund in das Profil stecken und hat dabei kaum Spiel. Ein zu kleiner Bit wackelt deutlich und kann die Mitnehmer beim Anziehen abrunden. Wackelt der Bit, probieren Sie die nächstgrößere Variante.

Gibt es den Einsatz auch länger?
Ja, Projahn bietet extra tiefe Bit-Steckschlüssel-Einsätze für Innen-TX-Schrauben mit 100 mm Gesamtlänge an. Diese Ausführung erhalten Sie bei uns als eigenen Artikel.

Was unterscheidet TX von Innen-Vielzahn?
TX hat sechs abgerundete Mitnehmer, Vielzahn hat zwölf spitze Zähne. Die Profile sind nicht gegeneinander austauschbar, mit dem falschen Bit beschädigen Sie leicht das Schraubenprofil.

Eignet sich der Einsatz für Schlagschrauber?
Nein, laut Projahn ist er für die Anwendung von Hand bestimmt. Für Schlagschrauber gibt es eigene Schlag-Steckschlüssel-Einsätze für Innen-TX-Schrauben.

Abmessung:	L1 60 mm / L2 20 mm / D1 22,5 mm
Abtrieb:	Innen-TX-Schrauben
Antrieb:	Innen-4kant nach DIN 3120 / ISO 1174
Antriebs Größe:	12,5 [1/2"]
Anwendungsart:	handbetätigt
Arretierung Antrieb:	Kugelfangrille
Beschichtung:	griffig gerändelt, matt satiniert, verchromt
Material:	Chrom-Vanadium-Stahl, S2-Stahl
Norm:	DIN 3120 / ISO 1174

Abmessung:	L1 60 mm / L2 20 mm / D1 22,5 mm
Abtrieb:	Innen-TX-Schrauben
Antrieb:	Innen-4kant nach DIN 3120 / ISO 1174
Antriebs Größe:	12,5 [1/2"]
Anwendungsart:	handbetätigt
Arretierung Antrieb:	Kugelfangrille
Beschichtung:	griffig gerändelt, matt satiniert, verchromt
Material:	Chrom-Vanadium-Stahl, S2-Stahl
Norm:	DIN 3120 / ISO 1174

Herstellerangaben

PROJAHN Präzisionswerkzeuge GmbH
Gottlieb-Daimler-Straße 5
63128 Dietzenbach
Deutschland
